6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器

編號：97467737
頻率：155.520000 MHz
尺寸：7.0x5.0mm

6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號VG-4513CA，編碼為：X1G0041411019，頻率為：155.520000MHz，小體積晶振尺寸：7.0x5.0mm，六腳貼片晶振，...

6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號VG-4513CA，編碼為：X1G0041411019，頻率為：155.520000 MHz，小體積晶振尺寸：7.0x5.0mm，六腳貼片晶振，LV-PECL輸出差分晶振，VCXO壓控晶體振蕩器，有源晶振，石英晶振，石英晶體振蕩器，無鉛環保晶振，工作溫度范圍：-40℃至+85℃，具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低損耗，低相位噪聲，低電平，高性能等特點。VG-4513CA貼片石英晶振應用于鎖相技術、頻率負反饋系統和頻率調制，已成為通信機，移動電話，光纖通信，尋呼機，全球定位系統(GPS)等許多電子應用系統必不可少的關鍵部件。

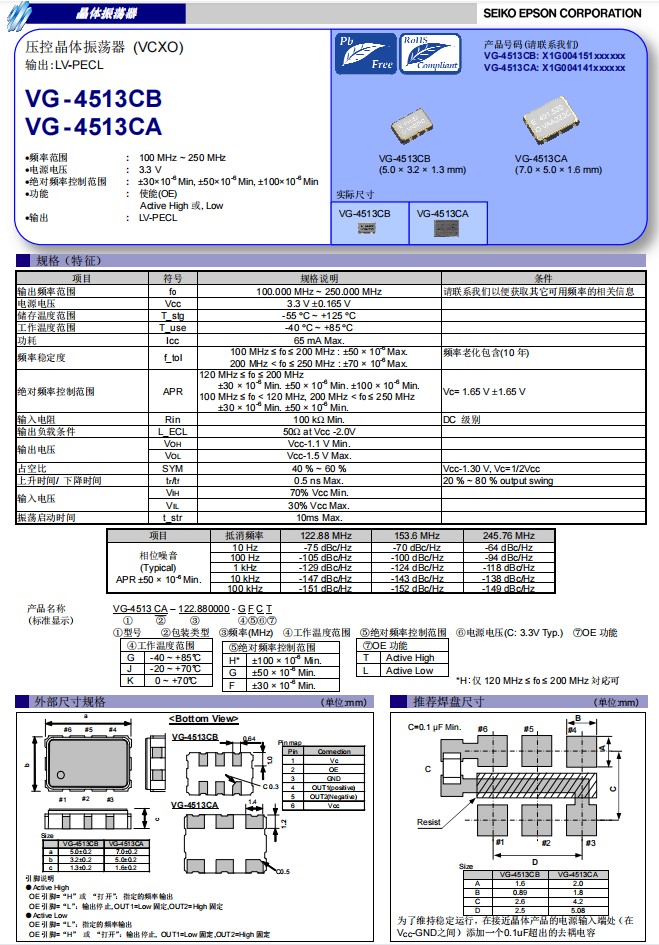

6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器，參數表

項目	符合	VG-4513CB VG-4513CA 規格說明	條件
輸出頻率范圍	f0	100.000 MHz ~ 250.000 MHz	請聯系我們以便獲取其它基準溫度的相關信息
電源電壓	Vcc	3.3 V ±0.165 V
儲存溫度范圍	T_stg	-55 °C ~ +125 °C
工作溫度范圍	T_use	-40 °C ~ +85 °C
功耗	Icc	65 mA Max.
頻率穩定度	f_tol	100 MHz ≤ f0 ≤ 200 MHz : ±50 × 10-6 Max. 200 MHz < f0 ≤ 250 MHz : ±70 × 10-6 Max.	頻率老化包含（10年）
絕對頻率控制范圍	APR	120 MHz ≤ f0 ≤ 200 MHz
		±30 × 10-6 Min. ±50 × 10-6 Min. ±100 × 10-6 Min.	Vc= 1.65 V ±1.65 V
		100 MHz ≤ f0 < 120 MHz, 200 MHz < f0 ≤ 250 MHz ±30 × 10-6 Min. ±50 × 10-6 Min.
輸入電阻	Rin	100 k? Min.	DC 級別
輸出負載條件	L_ECL	50? at Vcc -2.0V
輸出電壓	VOH	Vcc-1.1 V Min.
輸出電壓	VOL	Vcc-1.5 V Max.
上升/下降時間	SYM	40 % ~ 60 %	Vcc-1.30 V, Vc=1/2Vcc
上升/下降時間	tr/tf	0.5 ns Max.	20 % ~ 80 % output swing
輸入電壓	VIH	70% Vcc Min.
輸入電壓	VIL	30% Vcc Max.
振蕩啟動時間	t_str	10ms Max.

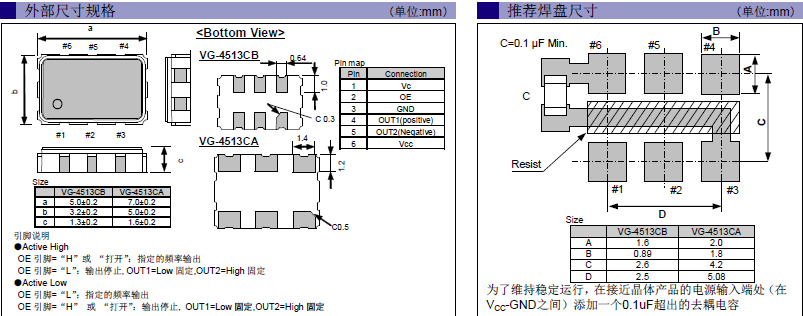

6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器，尺寸圖

6G物聯網應用晶振VG-4513CA,X1G0041411019,愛普生LV-PECL輸出VCXO振蕩器
差分晶振近年來逐漸出現在我們的視線中，以及越來越多的電子工程師會更青睞差分晶振。隨著信息化的發展，差分晶振高性能、低功耗、低噪聲的優點，使其成為很多設計適合的方案。但仍有不少電子工程師對差分晶振選型上存在誤區以及盲點。差分晶振與常規晶振不同，差分晶振有不同的輸出信號，LVPECL，LVDS，HCSL是差分晶振通用的輸出信號。

石英晶體振蕩器	型號	頻率	頻率穩定性	尺寸	輸出波形	電壓
X1G0041411001	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411002	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411004	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411006	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411007	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411011	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411012	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411013	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411014	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411017	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
