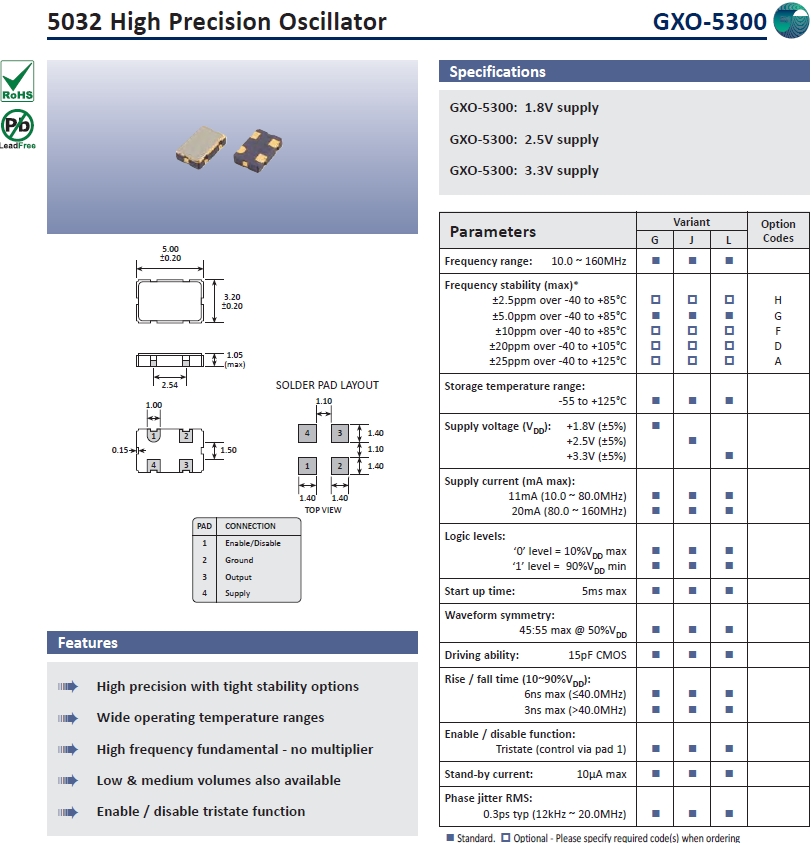

Golledge晶振,石英晶振,GXO-5300石英晶體振蕩子

編號：50398634
頻率：10~160MHz

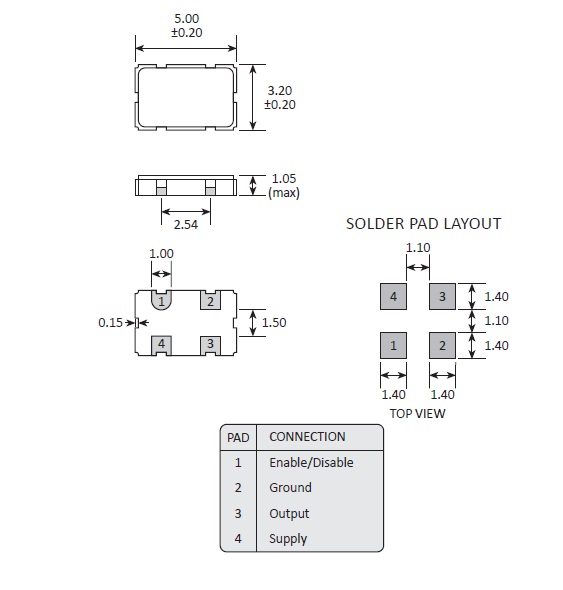

尺寸：5.0*3.2*1.05mm

小型表面貼片晶振型,是常用的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊...

　　Golledge晶振,石英晶振,GXO-5300石英晶體振蕩子.5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

　　高精度晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

　　高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體,振蕩器,32.768K晶振,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.我們能夠支持客戶最復雜和最苛刻的需求.讓我們有別于其他石英晶振晶體供應商是我們的員工的經驗和能力.我們的業務團隊是行業中經驗最豐富、知識最豐富的團隊之一,能夠為客戶提供友好、專業的建議和高效的服務.

晶振項目	符號	產品規格
標稱頻率	f_nom	10~160MHz
頻率公差	ppm	±2.5,±5,±10,±20±25ppm
輸出條件		CMOS
電源電壓	Vcc	+1.8V,+2.5V,+3.3V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-40℃ to+85℃ -40℃ to+105℃ -40℃ to+125℃
儲藏溫度	T_stg	−55ºC to +125ºC

　　在一個不同擴張系數電路板(環氧玻璃)上焊接5032mm有源晶振產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

　　自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.

　　加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶振產品,建議使用SMD晶振.

　　在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

抗沖擊

　　貼片石英晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

　　高利奇晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

　　過去Golledge晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

　　高利奇晶振集團將：不論何時何地在生產石英晶振的同時盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

　　高利奇晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動.在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.

　　Golledge集團將有效率的使用自然資源和能源生產時鐘晶振,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
