DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振

編號：29563931
頻率：25MHZ
尺寸：3.2*2.5mm

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振，尺寸為3225mm,頻率為25MHZ,電壓1.7~3.3V，KDS晶振，日本進口晶振，TCXO振蕩器，有源晶振，低電壓晶振，GPS全球導航定位系統晶振，無線通信晶振，智能手機晶振，網...

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振，尺寸為3225mm,頻率為25MHZ,電壓1.7~3.3V，KDS晶振，日本進口晶振，TCXO振蕩器，有源晶振，低電壓晶振，GPS全球導航定位系統晶振，無線通信晶振，智能手機晶振，網絡設備晶振，超小型晶振，貼片振蕩器，1XTV40000JCA晶振。
1XTV50000JBA溫補晶振產品主要應用于手機(W-CDMA HSPA)、GPS導航系統、適合產業用無線通信設備等，以及廣泛用于網絡，電子，物聯網等領域。DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振

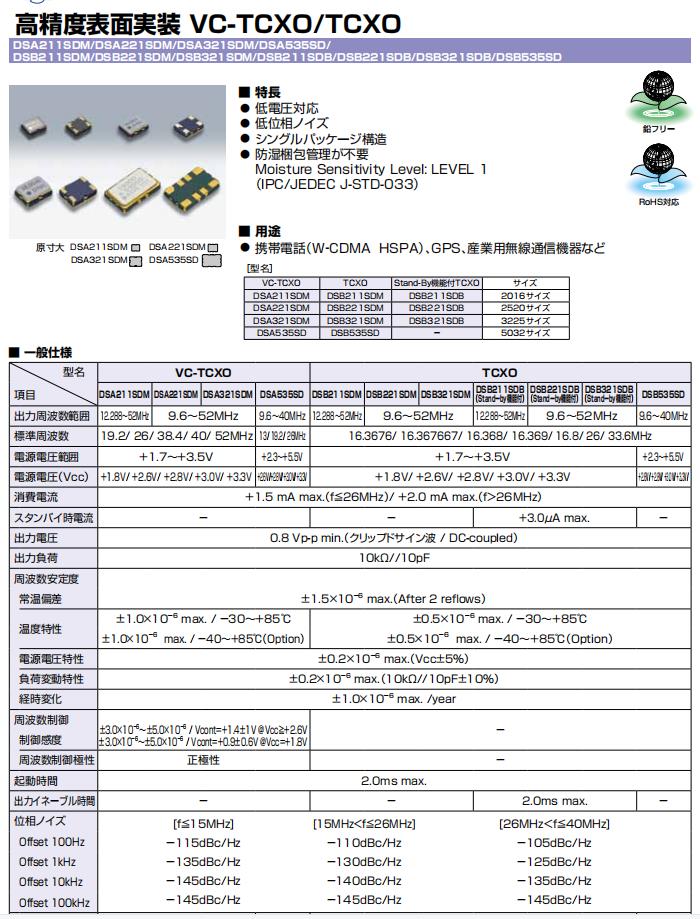

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振 參數表

型名	VC-TCXO

項目	DSA211SDM	DSA221SDM	DSA321SDM	DSA535SD

輸出頻率范圍	12.288~52MHz	9.6~52MHz		9.6~40MHz
標準頻率	19.2/ 26/ 38.4/ 40/ 52MHz			13/ 19.2/ 26MHz
電源電壓范圍	＋1.7~＋3.5V			＋2.3~＋5.5V
電源電壓(VCC)	＋1.8V/＋2.6V/＋2.8V/＋3.0V/＋3.3V			＋2.6V/＋2.8V/＋3.0V/＋3.3V
消耗電流	＋1.5 mA max. (f≦26MHz)/ ＋2.0 mA max. (f＞26MHz)
待機電流	−
輸出電壓	0.8 Vp-p min. (クリップドサイン波 / DC-coupled)
輸出負荷	10kΩ//10pF
頻率穩定性	±1.5×10−6 max. (After 2 reflows)
常溫偏差
溫度特性
	±1.0×10−6 max. / −30?＋85℃
電源電壓特性	±1.0×10−6 max. / −40?＋85℃(Option)
負載變動特性	±0.2×10−6 max. (VCC±5%)
時變	±0.2×10−6 max. (10kΩ//10pF±10%)
	±1.0×10−6 max. /year
頻率控制	±3.0×10−6~±5.0×10−6 / Vcont=＋1.4±1V @VCC≧＋2.6V
控制靈敏度	±3.0×10−6~±5.0×10−6 / Vcont=＋0.9±0.6V @VCC=＋1.8V
頻率控制極性	正極性
啟動時間	2.0ms max.
輸出使能時間	−
相位噪聲	[f≦15MHz]
offset 100 hz	−115dBc/Hz
offset 1 khz	−135dBc/Hz
offset 10 khz	−145dBc/Hz
offset 100 khz	−145dBc/Hz
梱包単位	2000pcs./reel(φ180)			4000pcs./reel
				(φ330)

1XTV25000JBA晶振特點
優越性

支持低電壓

低相位噪聲

單封裝結構

不需要防潮包裝管理

Moisture Sensitivity: Level 1

(IPC/JEDEC J-STD-033)

手機(W - CDMA HSPA)、GPS、產業用無線通信設備等

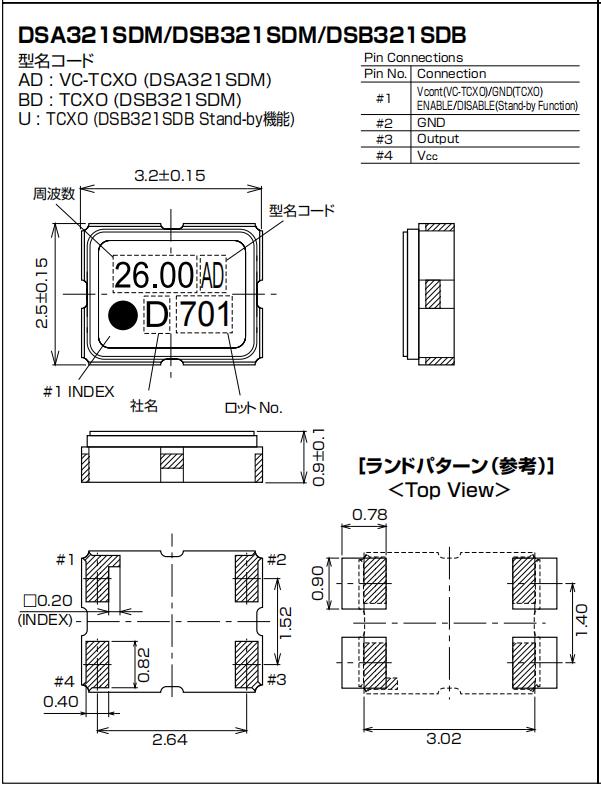

DSA321SDM-1XTV25000JBA數據手冊-3225mm-大真空晶振 尺寸圖

更多相關KDS大真空晶振型號

品牌	原廠代碼	型號	尺寸	頻率
KDS晶振	ZC12965	DSA321SDN	3225	23.04MHZ
KDS晶振	1XTV10000CDA	DSA321SDN	3225	10.000MHZ
KDS晶振	1XTV10000MDA	DSA321SDN	3225	10.000MHZ
KDS晶振	1XTV12800PEA	DSA321SDN	3225	12.8MHZ
KDS晶振	1XTV26000MCA	DSA321SDN	3225	26.000MHZ
KDS晶振	1XTV10000JDA	DSA321SDM	3225	10.000MHZ
KDS晶振	1XTV12800CAA	DSA321SDA	3225	12.800MHZ
KDS晶振	1XTV16320CBA	DSA321SDA	3225	16.320MHZ
KDS晶振	1XTV16320JCA	DSA321SDM	3225	16.320MHZ
KDS晶振	1XTV16384CAA	DSA321SDA	3225	16.384MHZ
KDS晶振	1XTV16800CFA	DSA321SDA	3225	16.800MHZ
KDS晶振	1XTV16800CBA	DSA321SDA	3225	16.800MHZ
KDS晶振	1XTV16800CBC	DSA321SDA	3225	16.800MHZ
日本KDS晶振	1XTV16800JDA	DSA321SDM	3225	16.800MHZ
KDS晶振	1XTV16800MBA	DSA321SDN	3225	16.800MHZ
KDS晶振	1XTV19200CMA	DSA321SDA	3225	19.200MHZ
KDS晶振	1XTV21850PAA	DSA321SDN	3225	21.850MHZ
KDS晶振	1XTV25000JAA	DSA321SDM	3225	25.000MHZ
KDS晶振	1XTV25000JBA	DSA321SDM	3225	25.000MHZ
KDS晶振	1XTV30720CAA	DSA321SDA	3225	30.720MHZ
KDS晶振	1XTV32768CAA	DSA321SDA	3225	32.768MHZ
KDS晶振	1XTV40000JCA	DSA321SDM	3225	40.000MHZ
KDS晶振	1XTV50000JBA	DSA321SDM	3225	50.000MHZ
